有源天线单北斗模块,高集成易用型低成本单北斗定位模块

发布时间: 2024-07-16 16:11:36浏览次数:

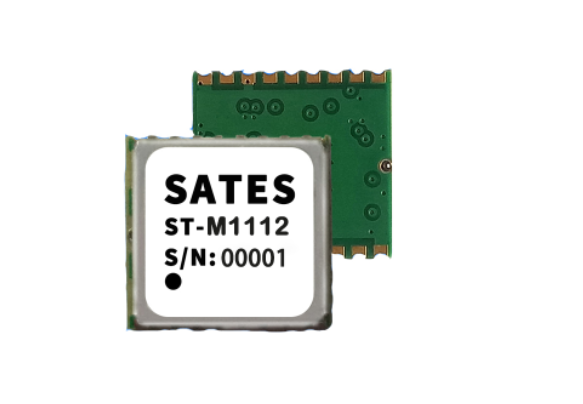

ST-M1112是一款低成本、高性价比的单北斗定位模块,支持接收BDSB1I、B1C等卫星信号。该模块尺寸小、集成度高且易于应用,非常适合对成本要求高的GNSS规模应用。


本模块的射频部分内置LNA和SAW,外部推荐连接有源天线,天线的增益不超过30dB。模块内置有源天线检测与天线过流保护功能,可以检测有源天线正常连接、开路和短路的状态,并以NMEA数据发出提示信息。


北斗定位模块特性


  ◆ 10.1mmx9.7mm小尺寸、低功耗、低成本、高性价比

  ◆ 支持单系统独立定位和多系统联合定位

  ◆ 支持A-GNSS辅助定位功能

  ◆ 支持有源天线检测与保护

  ◆ 支持BDSB1I,B1C

  ◆ 兼容主流BDS模块,节省替换成本

  ◆ SMD表贴模式,方便批量生产


北斗定位模块电源


  为了保证定位的性能,应尽量控制模块电源的纹波,建议使用通流在100mA以上的LDO供电。备用电源作用于模块的基本电源管理系统,并让模块能在主电切断后保持用于热启动的星历数据。若需要单独给备电供电,请保证供电电压大于或等于主电电压。


  注意:如无可用备用电源,请将AVDD_BAK连接至主电VDD,不能悬空。


复位与工作模式控制


  本GNSS定位模块的工作模式由操作PRRSTX和PRTRG两个引脚控制。模块正常工作情况下,PRTRG单独不起作用,PRRSTX起到系统复位的作用,设计时请务必保留PRTRG和PRRSTX接口,以保证空芯片时能进入Boot模式。


  模块上电或PRRSTX接受上升沿时,系统将产生外部复位(如果AVDD_BAK不断电,该复位不会影响备电区域的星历数据)。


  如果在模块发生复位时PRTRG检测到低电平输入,模块将在PRTRG的低电平释放到悬空状态时进入升级模式,接受升级指令。


  如果在模块发生复位时PRTRG保持悬空,模块将进入正常工作模式。


  当PRRSTX和PRTRG与主控系统IO连接时,应禁用IO的上拉电阻和下拉电阻。模块在正常工作模式时,应保持PRRSTX和PRTRG在悬空状态。


  北斗模块,作为我国自主研发的先进定位技术成果,具有众多卓越的特性。其强大的兼容性,可广泛应用于多个领域。北斗模块还拥有出色的稳定性和抗干扰能力,即使在复杂的环境条件下也能持续稳定地工作。选择北斗模块,就是选择精准、可靠、先进的定位与导航解决方案。


深圳市君诺达科技有限公司专业从事高精度GNSS模块和无线通讯产品的技术开发和应用推广服务商,依靠在无线通讯技术领域的研发推广经验,君诺达建立了一支具有丰富的软硬件开发经验的技术团队,旨在向国内外OEM/ODM客户以及系统集成商提供高品质、高性能的无线模块和应用方案,致力为客户创造长期的价值!

公司主要提供一体化天线模块、双频高精度模块、单频高精度模块、千寻高精度模块、中科微定位模块、U-BLOX定位模块、惯性导航DR模块、华大GNSS模块、RTK差分模块、4G通讯模块及高精度天线等,产品畅销北京、上海、深圳、广东、江苏、浙江、四川、湖南等全国各地。公司GNSS模块广泛应用于无人机,车辆安防监控调度、公交车自动报站、DVR行驶记录仪、车载DVD导航、GPS电子狗、同步授时、高空气球监控、工程机械、工业自动化等多个应用领域。
