谈无人机GPS模块的天线

GPS就是通过接收卫星信号定位或导航的终端。天线必须用于接收信号。GPS卫星信号分为L1和L2，频率分别为1575.42MHZ和1228MHZ，其中L1对于开放的民用信号，信号是圆极化。信号强度为-166dBW左右信号较弱。这些特征决定了为什么GPS接收信号准备专用天线。GPS天线在农业、航空、环境、海运、公共安全和灾害救援、铁路、空间、勘察和绘图等领域发挥着重要作用。

接收天线是GPS接收器处理卫星信号的第一个设备，并将接收到GPS卫星发射的电磁波信号转换为电压或电流信号，以处理接收器的射频前端。卫星的天线具有一定的方向功能，即原本发射到各个方向的信号功率集中在地球上，也称为增益。天线越大，增益越高。

一、GPS天线的分类根据瑞士u-blox公司的CEO Thomas Seiler全球有20多种研究。GPS天线；Thomas Seiler先生在GPS天线领域已经研究了20多年，但建议根据体积、灵敏度、价格等综合性能使用广泛的标准陶瓷天线。GPS接收机天线有不同的结构类型，如单极、偶极、螺旋、微带、扼流线圈等。
1、在极化方式上GPS模块天线分为垂直极化和圆极化。在现有技术方面，圆极化的性能更好。因此，除特殊情况外，GPS圆极化将用于模块天线！

2、从安装置方式GPS模块天线分为内置天线和外置天线。GPS因此，模块逐渐小型化、集成化GPS内置安装和放置 主要用于模块天线。此时，天线必须在所有金属设备上方，壳体必须电镀并接地良好，远离EMI例如，干扰源CPU，SDRAM，SD卡，晶振，DC/DC。

3、从供电方式来看，GPS模块天线内置天线分为有源天线和无源天线。

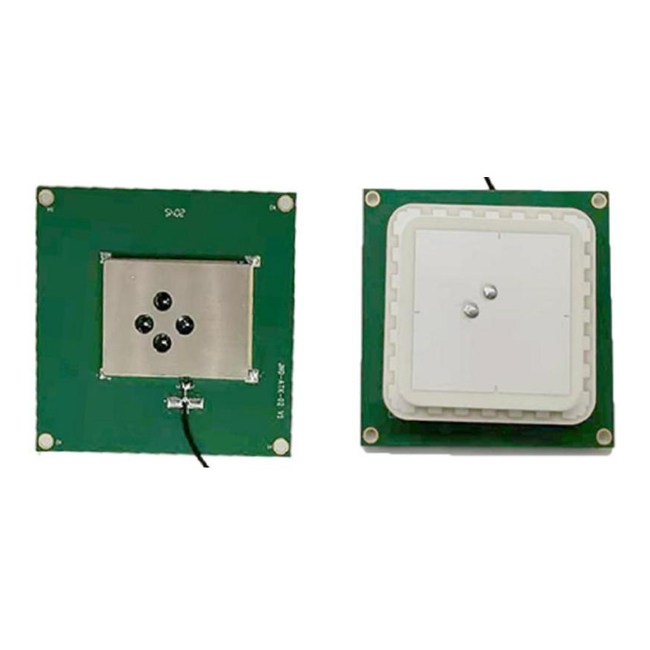

无源天线不含低噪声放大器或电源，但由于未放大GPS信号强度较弱，从无源天线到接收机的电缆长度一般不超过1m。如图是GPS集成模块和天线的无源天线：

(1)银层:陶瓷天线表面的银层会影响天线的共振频率，理想的频点是1574.42MHZ,在时间制作中，可以调整银面形状和频点.(2)陶瓷片:陶瓷粉的质量和烧结工艺直接影响其性能，面积越大，共振频率越高。有源天线:一般由陶瓷天线供电，LNA（低噪声信号模块）、线缆、接头组成、外加一个密封防水圈，也就是所谓的G-mouse。
