好消息!北斗指路,月球上不再迷路!航天员在月球上也可以使用GNSS系统进行定位、导航!

发布时间: 2022-12-15 14:55:30浏览次数:

【人在太空】 GNSS扩展应用定位导航

众所周知,美国于1994年全面建成GPS在实现全球海、陆、空全方位实时导航、定位和授时功能后,GPS该系统以全天候、高精度、自动化、高效率等显著特点,在航空、航天、测绘、交通、气象、军事、农业等领域得到了广泛的应用。当今,除了GPS系统,中国独立的北斗卫星导航系统已发展到第三代,明年上半年完成,欧洲伽利略系统和俄罗斯格洛纳斯系统不断建设和更新,这些卫星导航系统及其增强系统构成全球导航卫星系统GNSS,它已成为现代大国安全经济的基础设施,在政治、经济、军事等领域具有重要意义。

随着互联网、信息和通信技术的快速发展,GNSS以前所未有的速度影响和改变我们的生活方式。例如,当你第一次从北京开车到上海时,你可以使用智能手机GNSS定位功能确认您的位置,并使用导航功能规划驾驶路线。这已成为一种经济、实用、流行的旅行指导方式。

GNSS该系统不仅可以为地面用户提供导航服务,还可以覆盖距离地面3万英镑km地球低轨卫星、国际空间站国际空间站和宇航员GNSS实现高精度、可靠的定位和导航。但是,对于更远的空间,比例GNSS星座较高的航天器呢?甚至在月球上?GNSS还能提供导航支持吗?是的,就在10月30日,美国太空新闻网站报道,下一代宇航员将在月球表面着陆时使用它GPS完成定位操作。

那么,GNSS该系统如何为更高轨道和月球上的用户提供定位导航支持?首先,让我们了解使用情况GNSS定位元素:

用户接收器可以收到4颗以上导航卫星的信号,可以从信号中测量接收器与导航卫星之间的伪距离,可以在每个信号上解调导航电文数据码,获取导航卫星的轨道信息。

因此,可以进行定位解算。由于GNSS系统主要是地面和3000km因此,GNSS卫星向地球发射天线。例如,GPS天线主瓣波束宽度为42.6°,能覆盖地面30000km以下高度范围。那么,更高轨道的用户只能从地球同侧接收GPS地球另一侧卫星的主瓣和旁瓣信号或卫星的旁瓣信号。

用户离地球越远,离地球越远GNSS卫星距离越大,信号传输距离越大,信号越弱。而GNSS卫星发射天线的侧瓣信号弱于主瓣信号。因此,对于GNSS对于星座以外的用户来说,信号接收难度大大GNSS卫星数量大幅减少。考虑地月距(约3.8万万km),月面目标接收GNSS信号强度只能达到地面用户的1/1000。

远离导航卫星的用户不仅会产生上述问题,还会影响定位精度。定位精度取决于导航卫星相对于用户的空间几何分布。位置精度因子通常使用(PDOP)表示定位精度。在几何方面,当可见导航卫星均匀分布在用户周围时,几何分布更好,相应PDOP值小,定位精度高;相反,当可见导航卫星集中在一个地方或排列在直线上时,几何分布差,相应的PDOP值大,定位精度低。

在定量方面,假设每颗可见导航卫星与用户之间的单位距离,那么由每颗导航卫星和用户连接组成的锥体的体积和相应的PDOP值成反比。对于地面和3000km以下用户,良好的定位结果一般对应PDOP值约的单点定位精度约为3米。地球静止轨道卫星(高度约为3.6万km),PDOP相应的单点定位精度达到10米左右。

随着用户轨道的改进,它与GNSS卫星间距离较远,导致可见导航卫星几何分布差,位置精度因子急剧增加。对于月度目标,PDOP值可的单点定位精度可能会恶化到数百或千米的量级。

可以从两个方面改进上述月球目标导航面临的信号弱、测量几何差的问题:

GNSS接收机配备了更多的接收天线,特别是高增益接收天线,尽可能提高接收信号的强度,实现弱信号捕获跟踪,可以增加可见导航卫星的数量,并在一定程度上改善PDOP值。GNSS接收器配备更稳定的钟,实现增强的导航滤波算法和钟差模型,使接收器能够向外推轨道动力学和钟差模型,解决某些时刻不到4颗星和PDOP价值恶化带来的无法定位问题。

通过这些性能改进,GNSS接收机可适用于更高轨道的航天器导航。

此外,我们还应月度目标的定位导航GNSS系统覆盖问题。由于天文学中的潮汐锁定现象,月球绕地球的周期等于自转周期(均为27.5天),月球的一面只能从地球上看到。事实上,由于月球的平衡,我们可以看到50%以上的月球,但59%,包括南北极地区。那么,GNSS该系统可以覆盖月球的正面和极端区域,但不能为月球背面的目标提供服务,如嫦娥四号探测器。

月球天平动现象潮汐锁定

实际上,为了使GNSS科学家和工程师已经开展了大量的科研工作,从近距离扩展到更远的空间,直到地月系空间。早在GPS当该系统仍处于论证和试验阶段时,洛克希明确得出分析结论:在地球高轨道卫星上使用高增益天线可以实现GPS导航。在过去的20年里,许多航天机构进行了技术研究和利用GNSS实验支持高轨道航天器导航,取得了良好的应用成果。

例如,2001年,NASA使用业余卫星(AMSAT-OSCAR 40,AO-40)携带的高增益C/A码GPS接收机进行试验,距地面5.9万km成功接收4个以上GPS通过事后处理,实现了卫星信号的定位。2015年,NASA磁层多尺度任务(MMS)由戈达德航天飞行中心开发的4颗自旋稳定编队卫星Navigator接收机实现了15万台 km高度上的GPS导航,精度10m量级。

Navigator接收机

2014年10月,中国在探月工程三期重返飞行探测器(CE-5T1)首次搭载GNSS接收机成功获得6万台km月球回到轨道上GNSS数据和实时定位结果GNSS该技术为月球探测器导航提供了宝贵的经验。

CE-5T1飞行轨道

利用这些研究成果和试验经验GNSS月球探测器和登月宇航员的定位导航指日可待。此外,2020年6月底,中国北斗三号系统将全部建成,全球服务能力将进一步提升。GPS北斗3号系统的增加可以使月度目标可见的导航卫星数量增加一倍,大大改善了导航卫星的几何分布,为月度目标的定位导航提供了更可靠的保证。

今年是美国阿波罗登月50周年,NASA正在全面开展阿耳忒弥斯(ARTEMIS)登月计划开发新一代重型运载火箭和猎户座飞船,计划在2024年实现多次往返月球南极的载人登月活动。届时,宇航员将依靠月球GNSS导航技术驾驶月球车在艾特肯盆地巡逻勘察。

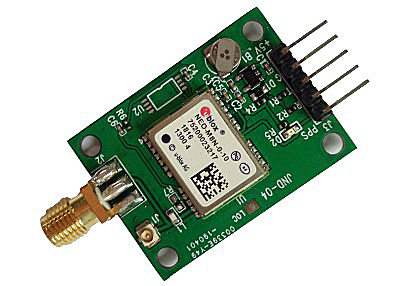

深圳市君诺达科技有限公司专业从事高精度GNSS模块和无线通讯产品的技术开发和应用推广服务商,依靠在无线通讯技术领域的研发推广经验,君诺达建立了一支具有丰富的软硬件开发经验的技术团队,旨在向国内外OEM/ODM客户以及系统集成商提供高品质、高性能的无线模块和应用方案,致力为客户创造长期的价值!
