产品概述

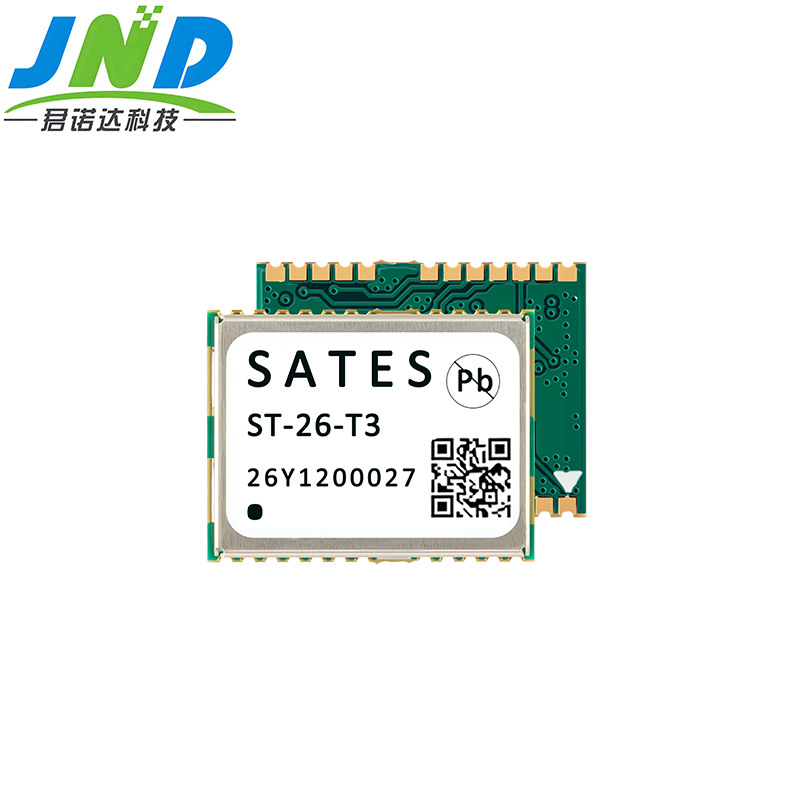

ST-26-T3模块是君诺达推出的一款支持BDS B1/GPS L1/GlONASS L1频点

（三选二）双模导航定位模块。模块内部集成了泰斗自主研发的新一代可支持BDS

B1/GPS L1/GLONASS L1频点SOC基带+射频一体芯片TD1030，为车载、船载、

手持及穿戴等导航定位终端产品的制造提供了高灵敏度、低功耗、低成本的定位/

导航解决方案。

ST-26-T3模块尺寸为16mm x 12.2mm x 2.2mm，满足导航终端产品设计时对

模块体积缩减的需求。模块采用24pin邮票孔封装，满足导航终端产品生产时对模

块快速贴装的需求。

ST-26-T3内部集成天线检测电路、电源管理功能，低功耗低成本。

产品特性

* 24pin邮票孔封装，尺寸16mm x 12.2mm x 2.2mm

* 支持BDS B1/GPS L1/GLONASS L1频点

* 支持以下六种工作模式，并可通过命令相互切换：

1） 单BDS B1工作模式

2） 单GPS L1工作模式

3） 单GLONASS工作模式

4） BDS B1/GPS L1双模工作模式（默认模式）

5） GLONASS L1/BDS B1双模工作模式

6） GLONASS L1/GPS L1双模工作模式

* 芯片内置覆盖BDS B1/GPS L1/GLONASS L1三个频点的片内LNA

* 带有源天线供电，具有天线状态检测、天线短路保护功能

* 具有备份电源输入接口，支持热启动

* 内部集成上电复位与低压检测，并支持用户在使用中对模块进行外部复位

* 平均功耗约25mA@3.3V，功耗小

* 宽电压输入范围，2.7~3.6 V

* 高跟踪/捕获灵敏度

* 高定位精度

* 集成度高，外围应用电路简单
